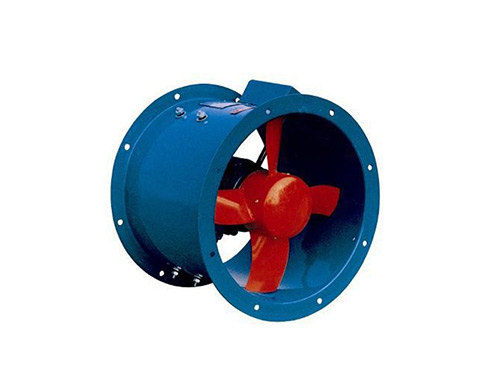

T30 T40系列轴流风机

  • 所属分类:轴流风机、防爆轴流风机
  • 浏览次数:85次
  • 发布日期:2020/11/27 17:33:52
  • 产品概述

一、T35-11系列轴流风机特点

T35轴流风式风机是在30-11的基础上改进的新型风机,性能有较大提高,本系列风机适用于输送非易燃易爆、无腐蚀无显著粉尘的气体,环境温度不得超过60ºC。

二、T35-11系列轴流风机型号结构说明

T35轴流风机的叶轮与电机直联,叶轮转向为左旋(从电机端看)。风机从小到大共有13个规格,风机叶片角度有5种,风量826-6789m3/h,风压38-473Pa,参数范围广。FT35防腐轴流风机是采用防腐材料外涂唤氧漆加工而成的,用于输送有腐蚀性的气体。BT35房爆轴流风机,配用风机专用防爆电机,用于输送易爆气体。FT35-11及BT35-11通风机的性能参数、外形尺寸同T35-11型风机性同。

三、T35-11系列轴流风机性能参数表

T35-11系列轴流风机性能参数表(1)

机号

叶片
角度

推荐工况
风量m3/h

推荐工况
风压Pa

转速
rpm

装机容量
kw

A声级
dB(A)

重量
kg

№2.8

15

1649

152

2900

0.12 70

15

20

2167

169

0.18 72

15

25

2685

173

0.18

73

15

30

2921

186

0.18

74

15

35

3202

232

0.25

75

17

15

826

38

1450

0.025

55

14

20

1086

43

0.025

57

14

25

1346

44

0.025

59

14

30

1464

48

0.04

60

14

35

1605

60

0.04

62

14

3.15

15

2339

192

2900

0.18

74

17

20

3070

213

0.25

76 19
25

3810

220

0.37

77

20

30

4144

239

0.37

78

20

35

4545

294

0.55

79

22

15

1169

48

1450

0.025

59

16

20

1537

53

0.04

61

16

25

1905

54

0.04

62

16

30

2072

58

0.06

63

17

35

2273

74

0.09

65

17

№3.55

15

3367

241

2900

0.37

76

23

20

4426

271

0.55

79

26

25

5484

278

0.55

80

26

30

5965

300

0.75

81

26

35

6542

372

1.1

82

29

15

1680

61

1450

0.04

61 20
20

2208

68

0.06

63 21
25

2737

70

0.09

65 21
30

2977

74

0.09

66 21
35

3265

93

0.12

68 22

T35-11系列轴流风机性能参数表(2)

机号

叶片

角度

推荐工况

风量m3/h

推荐工况

风压Pa

转速

rpm

装机容量

kw

A声级

dBA

重量

kg

4

15

4806

310

2900

0.55

79

30

20

6316

345

1.1

80

33

25

7826

354

1.1

83

33

30

8513

380

1.1

84

33

35

9336

473

1.5

85

38

15

2406

77

1450

0.09

65

25

20

3136

86

0.12

67

26

25

3920

88

0.12

68

26

30

4263

95

0.18

69

27

35

4678

118

0.25

70

28

4.5

15

3427

98

1450

0.12

68

28

20

4504

110

0.18

70

29

25

5881

113

0.25

71

30

30

6020

121

0.37

72

31

35

6658

150

0.37

73

31

5

15

4700

122

1450

0.25

71

38

20

6178

135

0.37

73

39

25

7655

138

0.37

74

39

30

8327

149

0.55

75

41

35

9133

185

0.75

76

44

15

3142

53

960

0.37

62

42

20

4129

59

0.37

64

42

25

5117

61

0.37

65

42

30

5566

65

0.37

66

42

35

6104

81

0.37

68

42

5.6

15

6595

151

1450

0.37

73

50

20

8667

169

0.55

75

52

25

10739

173

0.75

77

55

30

11682

186

1.1

77

59

35

12812

232

1.1

79

59

15

4362

67

960

0.37

64

53

20

5703

74

0.37

66

53

25

7101

75

0.37

67

53

30

7724

81

0.37

69

53

35

8471

101

0.37

71

53

6.3

15

9393

196

1450

0.75

77

71

20

12345

214

1.1

79

75

25

15297

220

1.5

80

78

30

16639

236

1.5

81

78

35

18250

294

2.2

82

92

15

6219

84

960

0.37

68

69

20

8173

94

0.37

70

69

25

10128

96

0.37

71

69

30

11016

104

0.75

72

75

35

12082

128

0.75

74

75


T35-11系列轴流风机性能参数表(3)

机号

叶片

角度

推荐工况

风量m3/h

推荐工况

风压Pa

转速

rpm

装机容量

kw

A声级

dBA

重量

kg

7.1

15

13444

244

1450

1.5

80

88

20

17670

271

2.2

81

102

25

21895

278

2.2

82

102

30

23815

300

3

83

106

35

26120

372

4

84

111

15

8902

108

960

0.75

72

85

20

11700

120

0.75

74

85

25

14498

123

0.75

75

85

30

15769

131

0.75

76

85

35

17296

164

1.1

78

88

8

15

19235

310

1450

2.2

82

125

20

25280

345

4

83

134

25

31325

354

4

84

134

30

34073

380

5.5

85

159

35

37070

473

7.5

86

172

15

12733

136

960

0.75

74

108

20

16733

151

1.1

76

111

25

20735

155

1.5

77

124

30

22556

167

1.5

78

124

35

24739

208

2.2

79

125

9

15

18132

172

960

1.5

78

155

20

23830

191

2.2

79

167

25

29529

196

3

80

185

30

32119

211

3

81

185

35

35227

263

4

82

195

10

15

24874

213

960

2.2

79

197

20

32691

236

3

80

215

25

40508

242

4

81

225

30

44062

261

4

82

225

35

48326

324

7.5

83

273

11.2

15

34944

267

960

4

83

265

20

45927

297

5.5

84

276

25

56909

304

7.5

85

313

30

61091

337

7.5

86

313

35

67892

407

11

88

338


四、T35-11系列轴流风机外形尺寸表


机号

D1

D2

D3

D4

L

M1

M2

M3

M4

4-Φ2

N-Φ1

H

普通型

防爆型

2.8

290

322

350

360

280

350

200

240

160

200

Φ8.5

6-Φ10.5

205

3.15

325

358

385

395

280

350

200

240

160

200

Φ8.5

6-Φ10.5

230

3.55

365

398

425

435

300

390

210

250

170

220

Φ10.5

8-Φ10.5

250

4

410

450

480

490

320

420

240

280

240

300

Φ10.5

8-Φ10.5

265

4.5

460

500

50

540

400

420

250

290

240

300

Φ10.5

10-Φ10.5

295

5

510

550

590

600

400

450

250

290

320

400

Φ10.5

12-Φ10.5

316

5.6

570

650

650

660

450

-

280

320

320

400

Φ10.5

12-Φ10.5

365

6.3

640

683

720

730

450

-

280

320

400

500

Φ12.5

14-Φ10.5

395

7.1

720

760

800

820

500

-

320

360

500

600

Φ12.5

16-Φ10.5

435

8

810

860

900

920

500

-

410

450

500

600

Φ12.5

16-Φ10.5

487

9

910

960

1000

1030

550

-

460

500

600

700

Φ12.5

18-Φ10.5

538

10

1010

1060

1110

1130

550

-

460

500

600

700

Φ12.5

20-Φ10.5

600

11.2

1130

1170

1230

1250

650

-

460

500

650

800

Φ12.5

24-Φ10.5

660


T40系列轴流风机

一、T40系列轴流风机概述

T40系列轴流风机可作一般工厂、仓库、办公室、住宅内通风换气或加强暖气散热之用。若将机壳去掉可作自由风扇用,也可在在较长的排气管道内间隔串联安装,以提高管道中的风压。本系列产品按叶轮直径不同可分为10个机号,通过通风机的气体应无腐蚀及显著粉尘,其温度不得超过45ºC。

二、T40系列轴流风机性能参数表

T40系列轴流风机性能参数表(1)

机号

叶片

角度

推荐工况

风量m3/h

推荐工况

风压Pa

转速

rpm

装机容量

kw

A声级

dBA

重量

kg

2.5

15

1130

125

2900

0.09

67

14

20

1451

138

0.09

69

25

1861

140

0.12

70

30

2009

149

0.12

71

35

2272

184

0.18

73

15

565

31

1450

0.25

52

13

20

724

34

54

25

932

35

55

30

1012

37

56

35

1141

46

58

3

15

1951

180

2900

0.18

72

16

20

2498

199

0.25

74

18

25

3218

202

0.25

74

18

30

3481

215

0.37

76

19

35

3931

266

0.55

77

21

15

976

45

1450

0.09

57

16

20

1249

50

59

25

1609

51

61

30

1739

54

61

35

1958

67

64

3.5

15

3100

245

2900

0.37

76

22

20

3971

272

0.55

78

25

25

5119

274

0.55

79

25

30

5519

292

0.75

80

25

35

6279

363

1.1

81

28

15

1552

62

1450

0.06

61

20

20

1980

68

0.06

63

25

2560

69

0.09

64

30

2761

74

0.09

65

35

3121

90

0.12

67

4

15

4630

321

2900

1.1

80

32

20

5918

355

1.1

82

32

25

7639

359

1.1

83

32

30

8240

382

1.5

84

37

35

9310

473

2.2

85

39

15

2318

80

1450

0.25

65

27

20

2959

88

67

25

3820

90

68

30

4118

95

69

35

4658

119

72


T40系列轴流风机性能参数表(2)

机号

叶片

角度

推荐工况

风量m3/h

推荐工况

风压Pa

转速

rpm

装机容量

kw

A声级

dBA

重量

kg

5

15

4522

125

1450

0.75

71

41

20

5789

138

73

25

7448

140

74

30

8050

149

75

35

9090

184

77

15

2992

54

960

0.25

62

37

20

3830

61

64

25

4939

62

65

30

5332

66

66

35

6019

81

68

6

15

7808

180

1450

1.1

76

75

20

9990

200

1.1

78

25

12899

202

1.1

80

30

13900

215

1.5

80

35

15700

267

2.2

81

15

5159

79

960

0.75

67

72

20

6610

87

69

25

8510

88

71

30

9202

94

72

35

10400

117

74

7

15

12398

245

1450

1.5

78

84

20

15901

272

1.5

79

84

25

20498

274

2.2

80

98

30

22100

294

3

81

102

35

25178

363

4

83

107

15

8201

108

960

0.75

71

81

20

10501

119

73

81

25

13500

121

74

81

30

14602

128

75

81

35

16499

159

1.1

76

84

8

15

18500

321

1450

3

79

123

20

23699

355

4

80

128

25

30499

359

5.5

81

153

30

33001

381

5.5

83

166

35

38099

473

7.5

84

166

15

12301

140

960

1.1

75

105

20

15700

156

1.1

77

105

25

20200

158

1.5

78

118

30

21802

138

1.5

79

118

35

24052

208

2.2

80

130

9

15

17399

177

960

1.5

77

148

20

22298

197

2.2

78

160

25

28699

199

2.2

79

160

30

31100

212

3

80

178

35

35100

263

4

81

188

10

15

24001

220

960

2.2

79

180

20

30701

243

3

80

198

25

39499

246

4

81

208

30

42700

262

5.5

82

208

35

48200

33

7.5

83

256


三、T40系列轴流风机外形尺寸表


机号

D1

D2

D3

D4

L

M1

M2

M3

M4

4-Φ2

N-Φ1

H

普通型

防爆型

2.5

260

290

320

330

280

350

200

240

140

180

Φ8.5

6-Φ10.5

185

3

310

340

370

380

280

350

200

240

160

200

Φ8.5

6-Φ10.5

220

3.5

360

395

420

430

300

390

200

240

170

220

Φ10.5

8-Φ10.5

240

4

410

450

480

490

320

420

200

240

240

300

Φ10.5

8-Φ10.5

270

5

510

550

590

600

400

450

280

320

320

400

Φ10.5

12-Φ10.5

316

6

610

650

690

700

450

-

320

370

400

500

Φ10.5

12-Φ10.5

378

7

710

760

790

810

500

-

350

400

500

600

Φ12.5

16-Φ10.5

428

8

810

860

900

920

500

-

350

410

500

600

Φ12.5

16-Φ10.5

487

9

910

960

1000

1030

550

-

350

415

600

700

Φ12.5

18-Φ10.5

538

10

1010

1060

1110

1130

550

-

350

415

600

700

Φ12.5

20-Φ10.5

600


DZ系列低噪声轴流风机

一、DZ系列低噪声轴流风机特点

DZ系列低噪声轴流风机是我公司与有关院校共同研制的高效、节能、低噪声的新型轴流风机。该风机除具备了T35-11轴流风机的特点,由于采用了宽型前掠式叶片等栅距结构,减少了气流在叶片表面上的分离和气流旋涡的形成,降低了风机内气流的二次损耗,减少了声源的空气动力噪声,气流稳定,通过模型机制试验证明,风量、风压、噪声的性能指标在同类产品中处国内。对保护环境、节约能源,具有很好的社会与经济效益。
本系列产品广泛应用于工矿企业,民用建筑的壁式排风、岗位送风 、管道通风、屋顶通风等,应用于化工、轻工、食品、医药、冶金等工矿企业及各类民用建筑的通风空调系统。

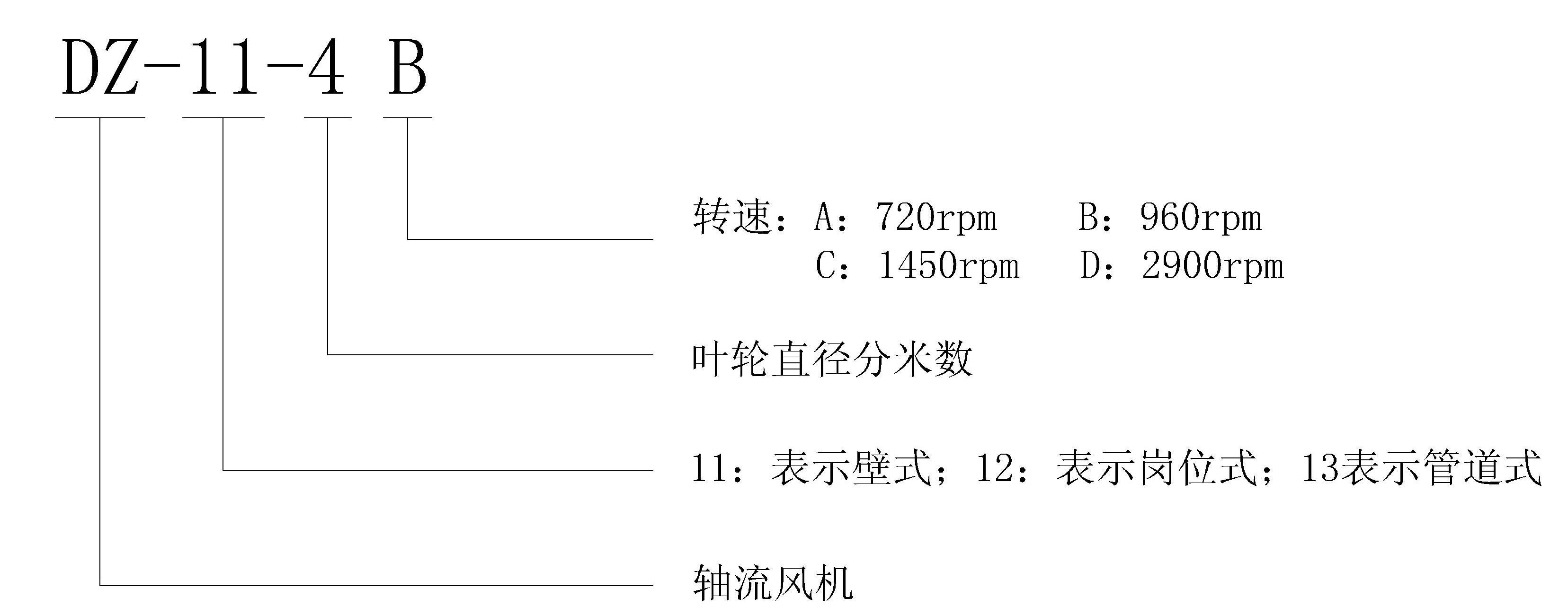

二、DZ系列低噪声轴流风机型号结构说明


备注:1.其中岗位式分为固定式、撑脚式、旋转式。
      2.防腐轴流式风机(FDZ)是在DZ基础上,风筒、风叶采用防腐材料玻璃钢制成,用于输送有腐蚀的气体。
      3.防爆轴流式风机(BDZ)是在DZ基础上,采用风机专用防爆电机,用于输送易燃易爆气体。

三、DZ系列低噪声轴流风机性能参数表

类别

型号

机号

风量

m3/h

风压

Pa

转速

rpm

功率

kw

噪声

dBA

重量

kg

壁式

DZ-11

2.2C

400

29

1450

0.025

54

11

3C

1600

39

1450

0.06

64

14

4B

4000

98

960

0.25

65

28

5A

6000

79

720

0.25

64

37

5B

7000

128

960

0.37

70

37

6A

9500

88

720

0.55

69

46

7A

15000

118

720

1.1

72

80

8A

22000

157

720

1.5

77

98

岗位式

DZ-12

3C

1600

39

1450

0.06

62

15

4B

4000

98

960

0.25

65

23

5A

6000

79

720

0.25

64

65

5B

7000

128

960

0.37

69

50

6A

9500

88

720

0.55

69

55

6B

14000

177

960

1.1

77

69

7A

14500

137

720

1.1

71

93

7B

22000

196

960

2.2

78

118

7C

25000

294

1450

3

81

110

8A

23000

147

720

1.5

77

98

三、DZ系列低噪声轴流风机性能参数表(续)

类别

型号

机号

风量m3/h

风压Pa

转速rpm

功率kw

噪声dBA

重量kg

管道式

DZ-13

2.5D

2000

216

2800

0.37

77

10

3C

1600

39

1450

0.06

62

15

3.2D

3000

206

2800

0.37

79

18

4C

5000

167

1450

0.55

69

19

5B

5500

128

960

0.37

70

37

5C

7000

177

1450

0.75

75

43

6B

10000

196

960

1.1

78

79

6C

15000

294

1450

2.2

81

83

7A

14000

137

720

1.1

72

80

7B

18000

235

960

2.2

80

102

7C

20000

343

1450

3

82

103

8A

20000

157

720

1.5

77

98

8B

25000

196

960

2.2

81

112

8C

28000

294

1450

4

82

122

10A

38000

216

720

3

81

181

10B

48500

267

960

5.5

85

196

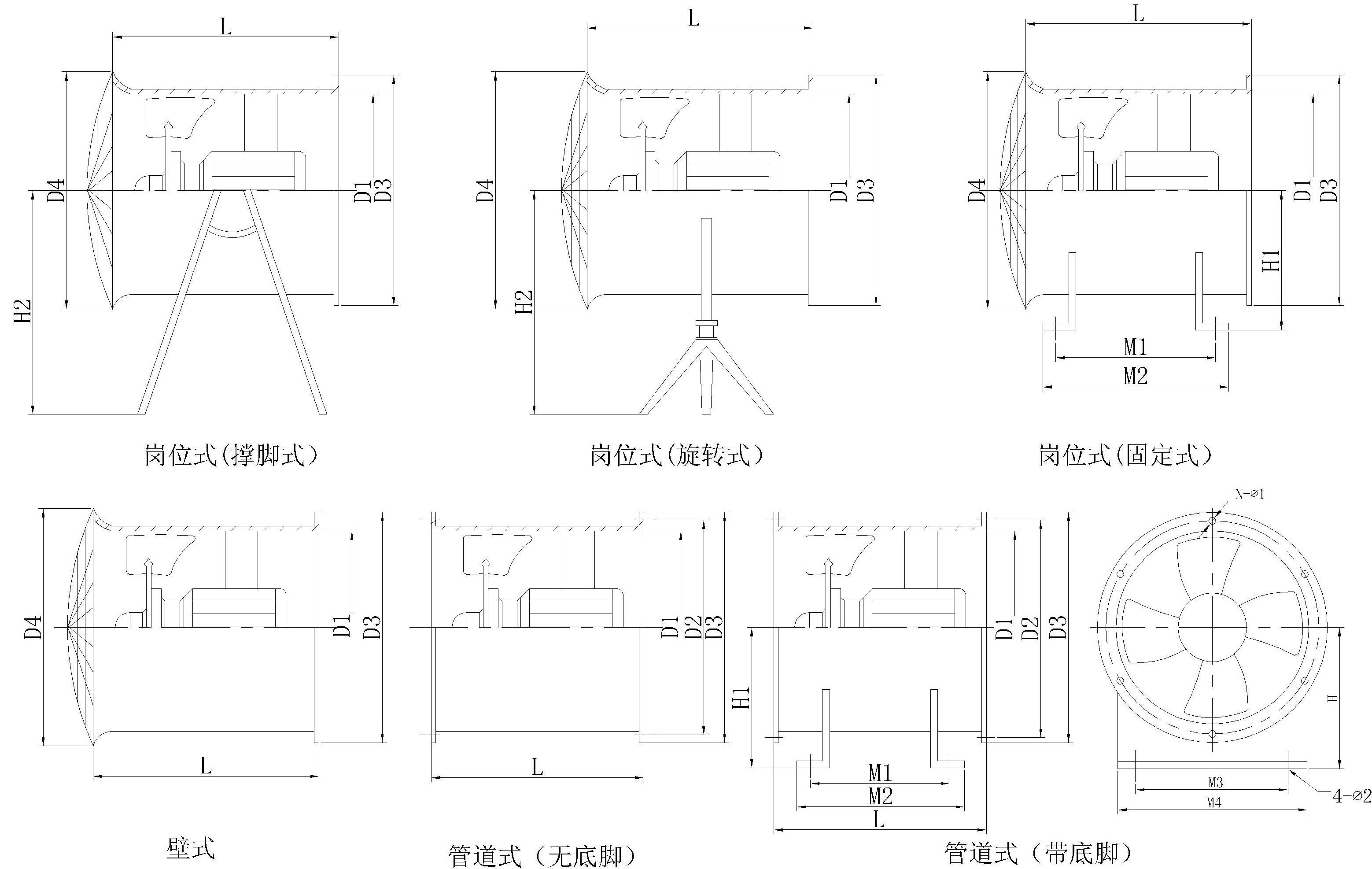

四、DZ系列低噪声轴流风机外形尺寸表


型号

D1

D2

D3

D4

H1

H2

L

M1

M2

M3

M4

N-Φ1

4-Φ2

2.2

230

275

320

320

160

580

260

180

220

140

180180

6-Φ8.5

Φ8.5

2.5

260

295

350

350

185

580

260

180

200

140

180

6-Φ8.5

Φ8.5

3

310

345

400

400

220

630

260

180

220

160

200

6-Φ8.5

Φ8.5

3.2

330

375

420

420

230

630

280

200

240

160

200

6-Φ8.5

Φ8.5

4

410

450

500

500

265

630

320

200

240

240

300

8-Φ10.5

Φ10.5

5

510

550

615

630

316

630

320

200

240

320

400

12-Φ10.5

Φ10.5

6

610

650

725

730

378

780

450

320

370

400

500

12-Φ10.5

Φ12.5

7

710

760

825

830

428

780

480

320

370

500

600

16-Φ10.5

Φ12.5

8

810

860

930

930

487

780

480

320

380

500

600

16-Φ10.5

Φ12.5

9

910

960

1030

1030

538

900

480

320

385

600

700

18-Φ10.5

Φ12.5

10

1010

1060

1130

1130

600

900

550

350

415

600

700

20-Φ10.5

Φ12.5


SF系列低噪声轴流风机

一、产品概述

SF系列低噪声轴流风机有叶轮、机壳、进出风口、网罩、机架及电机组成。电机采用优质风机专用电机;叶轮按空气动力学规律及声学性能要求设计,从叶顶到叶根按一定规律扭曲,材料采用铝合金,并经动平衡校验,气动性能好,运转平衡,噪声低,效率高,具有耐腐蚀,重量轻等特点。整机制作工艺采用全部采用机械模具化,耗电省,风量大,风压高,结构合理,使用安装方便,安全可靠等特点,是通风降温的理想设备。
SF系列低噪声轴流风机规格多,品种齐全,型号分岗位式、固定式、旋转式、悬挂式、管道式、壁式、屋顶式等。

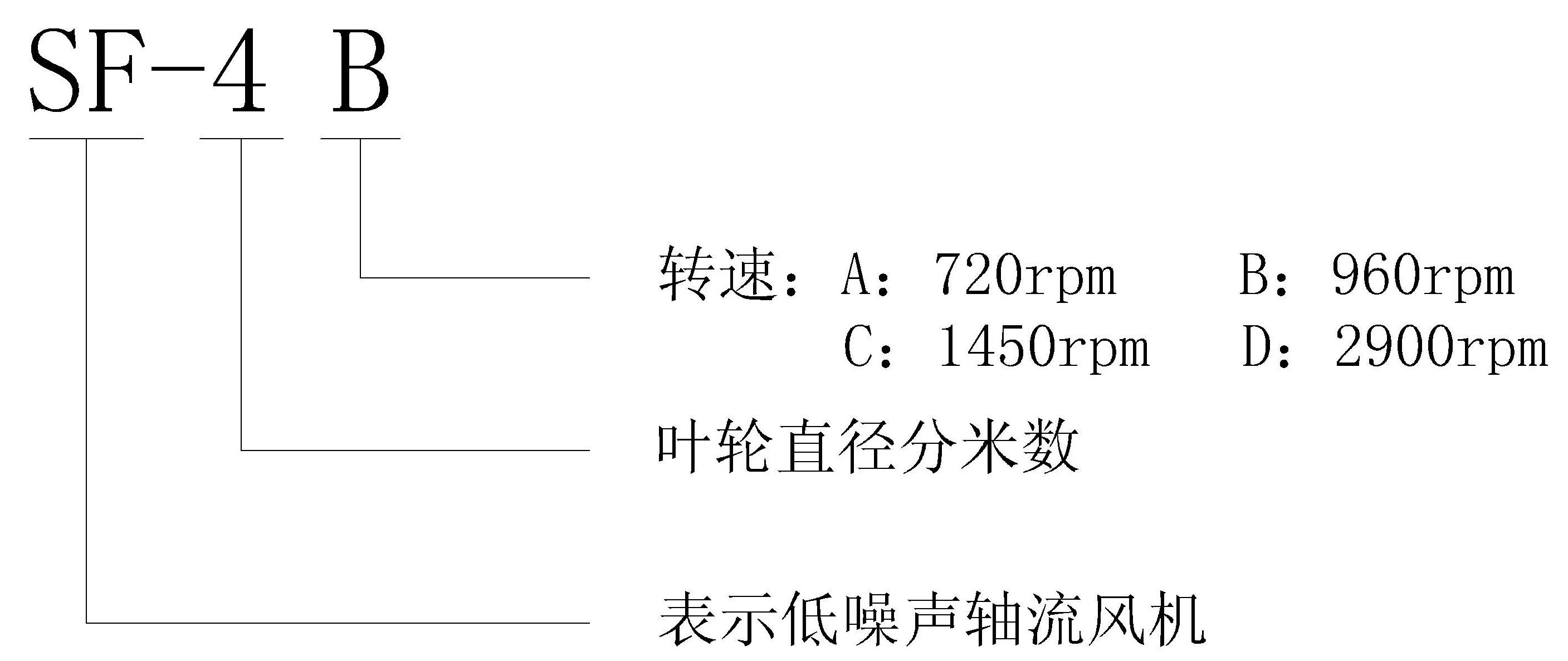

二、型号说明


三、SF系列低噪声轴流风机性能参数表

机号

风量

m3/h

风压

Pa

转速

rpm

功率

kw

噪声

dBA

重量

kg

2.5C

1200

40

1450

0.06

56

12

3C

2000

56

1450

0.09

58

14

3.5C

3000

84

1450

0.18

65

20

3.5B

2400

52

960

0.09

60

16

4C

4500

148

1450

0.37

72

28

4B

3600

72

960

0.18

64

23

5C

7800

216

1450

0.75

74

43

5B

5600

118

960

0.37

66

38

6C

17200

314

1450

2.2

82

83

6B

12400

165

960

1.1

75

70

6A

8600

98

720

0.55

66

52

7B

20000

216

960

2.2

78

118

7A

15200

124

720

1.1

72

105

8B

28000

245

960

3.0

81

124

8A

23800

142

720

1.5

75

112


备注:1.SF系列低噪声轴流风机外形及安装尺寸表参照DZ系列轴流风机。
           2.风机电源为380V,用户若需220V请在订货时说明。

上一个:GD30K2系列
下一个:没有资料
  • 世洁微信咨询

  • 扫一扫,查看手机站


版权所有:泰州市世洁环保机械有限公司     技术支持:仕德伟科技      备案号:苏ICP备2020065187号-1
