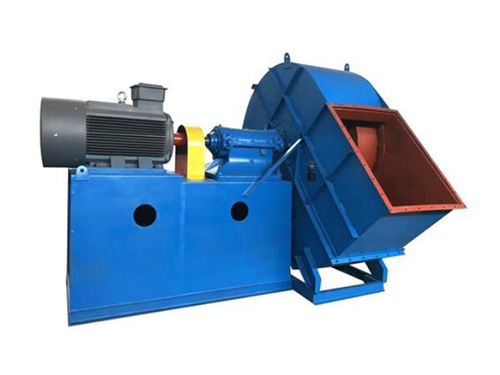

G4-68、Y4-68锅炉通风机、锅炉引风机

  • 所属分类:锅炉通风机、锅炉引风机
  • 浏览次数:155次
  • 发布日期:2020/11/27 13:58:10
  • 产品概述

1.用途

G4-68,Y4-68型离心通、引风机适用于火力发电厂中230t/h以下蒸汽锅炉的通、引风配套。在无其它特殊要求时,G4-68型亦可用于矿井通风及一般通风。

通风机输送的介质为空气,温度不得超过80℃,引风机输送的介质为烟气,温度不得超过250℃。在引风机前,必须加装除尘效率不低于85%的除尘装置,降低进入风机的烟气含尘量,以提高风机的使用寿命。

2.形式

(1)通风机与引风机均制成单吸入,各有No.8~16共7个机号。

(2)每种风机可制成右旋转或左旋转两种型式,从电动机一端正视风机,叶轮按顺时针方向旋转称为右旋风机,以“右”表示,叶轮按逆时针旋转称为左旋风机,以“左”表示。

(3)风机的出口位置以机壳的出风口角度来表示,“右” “左”风机均可制咸0°、45°、90°、135°、180°、225°共6种角度。

(4)风机的传动方式为D式,电动机与风机联接采用弹性联轴器直联传动。

(5)产品全称举例如下:GY4-68No.8D右90°,其中G、Y分别表示锅炉通风机与锅炉引风机。

3.结构特点

风机主要由叶轮、机壳、进风口、调节门及传动部分组成。

(1)叶轮  由12个后倾翼形叶片焊接于弧形的轮盖与平板形的轮盘中间,由于采用了机翼形叶片,保证了风机的高效率、低噪声、高强度。叶轮经静、动平衡校正运转平稳。同一机号的通、引风机叶轮结构相同。

(2)机壳  机壳是用普通钢板焊接而成的蜗形体。风机的机壳制成整体结构。对于引风机,在蜗形板上开有清灰门,同时适当加厚,以防烟灰磨损,延长其使用寿命。

(3)进风口  为收敛流线形的整体结构,用螺栓固定在机壳入口侧。

(4)调节门  用来调节风机流量大小的装置,No.8-12.5由11片花瓣式叶片组成,No.l4-16由13片花辫式叶片组成,均轴向安装在进风口前面。由于采用了外部传动的结构,转动灵活方便。调节范围由90°(全闭)到0°(全开)。调节门的扳把位置,从进风口方向看,在右侧。对于右旋风机,扳把由下往上推是由全闭到全开方向;对于左旋风机,扳把由上往下拉是由全闭到全开方向。为了使调节门各部位正常工作,必须很好地润滑。对通风机的调节门,采用钙钠基润滑脂润滑。对引风机,因气体温度较高.润滑脂采用二硫化钼高温(260℃)润滑脂,高温运转时能保证润滑作用。

(5)传动组  传动方式均为D式。由主轴、轴承箱,联轴器等组成。主轴由优质钢制成。采用滚动轴承水冷整体轴承箱。因此,需加装输水管,耗水量因环境温度的不同而异,一般按0.5~1m3/h考虑。轴承箱上装有温度计和油位指示器。润滑油采用全损耗系统用油L-AN46,加人油量拄油位标志的要求。
