G4-73、Y4-73锅炉通风机、锅炉引风机

1．用途

G4-73、Y4-73型锅炉通、引风机适用于火力发电厂中670t/h以下蒸汽锅炉的通、引风机系统。在无其它特殊要求时，G4-73亦可用于矿井通风及一般通风。

通风机输送的介质为空气，温度不得超过80℃；引风机输送的介质为烟气，温度不得超过250℃。

在引风机前，必须加装除尘装置，以尽可能减少进入风机中烟气的含尘量。根据一般电厂使用情况，除尘效率不得低于85％。

2．形式

(1)通风机与引风机制成单吸入，各有No.8—28共12个机号。

(2)风机制成左右两种旋向，从电动机一端正视，叶轮按顺时针旋转称为右旋风机，以“右”表示；叶轮按逆时针旋转称为左旋风机，以“左”表示。

(3)风机的出口位置，以机壳的出风口角度来表示。

(4)风机的传动方式为D式，均采用弹性联轴器传动。

3．结构特点

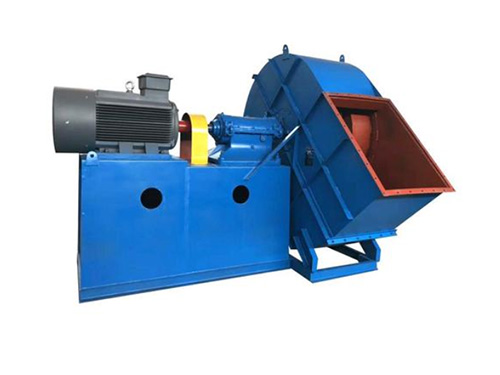

风机主要由叶轮、机壳、进风口、调节门及传动部分所组成。

(1)叶轮由12个后倾机翼斜切的叶片焊接于锥弧形的前盘与平板形的后盘中间。由于采用了机翼形叶片，保证了风机的高效率、低噪声、高强度。叶轮经静、动平衡校正、故运转平稳。同一机号的通、引风机叶轮结构相同。

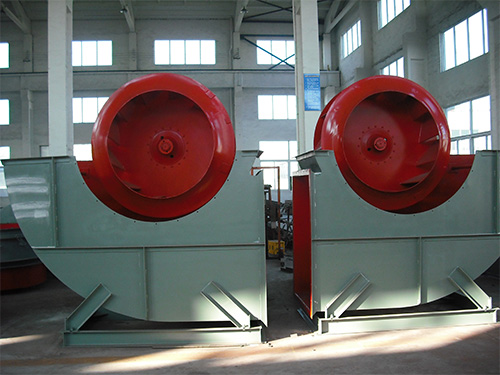

(2)机壳是用普通钢板焊接而成的蜗形体。单吸入风机的机壳制成三种不同形式(No.8-12机壳做成整体结构，不能拆开，No.14~1 6机壳做成两开式，No.18—28机壳做成三开式)。对引风机、蜗形板作了适当加厚以防磨。

(3)收敛、流线形的进风口制成整体结构，用螺栓固定在风机入口侧。

(4)用来调节风机流量的装置，轴向安装在进风口前面。调节范围由0°(全开）到90°(全闭)。调节门的扳把位置，从进风口方向看在右侧，对右旋风机扳把由下往上推是由全闭到全开方向；对于左旋风机，扳把由上住下拉是由全闭到全开方向。

(5)传动部分的主轴由优质钡制成，本风机均采用滚动轴承。轴承箱有两种形式No.8—16用整体的筒式轴承箱，No.8—28用二个独立的枕式轴承箱。轴承箱上装有温度计和油位指示器(仅引风机)  润滑油采用全损耗系统用油L—AN46，加入油量按油位标志的要求。No.8-16整体筒式轴承箱如采用润滑脂时，在轴承箱内滚珠一侧应加挡油板，其固定槽已预制。引风机备有水冷却装置，因此，须加装输水管，耗水量随气温不同而异，一般按0.5~1m3/h考虑。
