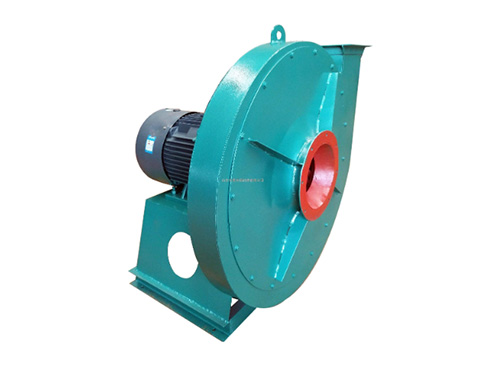

8-09、9-12高压风机A式

  • 所属分类:高压离心风机
  • 浏览次数:114次
  • 发布日期:2020/11/27 13:52:00
  • 产品概述

8-09,9-12型高压离心通风机

1、用途  8-09,9-12型化铁炉专用高压离心风机,适合于IL/h、2L/h、3L/h,3L/h、7L/h熔化率的化铁炉鼓风性能要求。该风机还可作为水泥厂的斜槽高压风机用,也适用于输送空气及无腐蚀性、不自燃、不含有粘性物质的气体。输进介质的温度不超过80℃,介质中所含的尘土及硬质细颗粒不大于150mg/m3。

2、形式  8-09风机为单吸入,机号有No.6.8A、7.1D、8D、8.5D、9D共五种。9-12风机为单吸入,机号有No6.8A、7.1A、7.7A、8D、9D共五个机号。

8-09、9-12型风机均可制成顺时针旋转或逆时针旋转两种形式。从电动机一端正视,如叶轮按顺时针方向旋转,称顺时针旋转风机,以“顺’表示,按逆时针方向旋转,称逆时针旋转风机,以“逆’表示。

风机的出口位置以机壳的出口角度表示,“顺”、“逆”风机均可制成0°、90°、180°三种角度。

3、结构特点    8-09、9-12风机由叶轮、机壳、进风口、传动组、密封件、机座等组成,对于8-09机号采用局部组装结构,其他机号采用整体结构。

①叶轮叶型桉新的高效前向风机理论进行设计。叶轮成形后经静、动平衡校正,因此运转平稳可靠。

②机壳用普通钢板焊接成蜗形壳整体。

③进风口制成收敛式流线形的整体结构,用螺栓与前盖板组固定。

④传动组  由主轴、轴承箱,联轴器等组成,主轴由优质钢制成。对于8-09型No.71D,No.8D采用滚动轴承润滑油脂润滑,对于8-09型No.8 .5、9采用滚动轴承润滑油润滑。

机号

转速r/min

全压Pa

流量m3/h

功率 KW

电机型号

2.8A

2900

606-994

1131-2356

1.5

Y90S-2

3.2A

2900

792-1300

1688-3517

2.2

Y90L-2

3.2A

1450

198-324

844-1758

1.1

Y90S-4

3.6A

2900

989-1758

2664-5268

3

Y100L-2

3.6A

1450

247-393

1332-2634

1.1

Y90S-4

4A

2900

1320-2014

4012-7419

5.5

Y132S1-2

4A

1450

329-501

2006-3709

1.1

Y90S-4

4.5A

2900

1673-2554

416-634

7.5

Y132S2-2

4.5A

1450

5712-10562

2856-5281

1.1

Y90S-4

5A

2900

2019-3187

7728-15455

15

Y160M2-2

5A

1450

502-790

3864-7728

2.2

Y100L1-4

6A

1450

724-1139

6677-13353

4

Y112M-4

6A

960

317-498

4420-8841

1.5

Y100L-6

6D

1450

724-1139

6677-13353

4

Y112M-4

6D

960

317-498

4420-8841

1.5

Y100L-6

8D

1450

1490-2032

15826-29344

18.5

Y180M-4

8D

960

651-887

10478-19428

5.5

Y132M2-6

8D

730

376-512

7968-14773

3

Y132M-8

10D

1450

2532-3202

40441-56605

55

Y250M-4

10D

960

1104-1395

26775-37476

18.5

Y200L1-6

10D

730

637-805

20360-28497

7.5

Y160L-8

12D

960

1593-2013

46267-64759

45

Y280S-6

12D

730

919-1160

35182-49244

18.5

Y225S-8

6C

2240

1733-2734

10314-20628

15

Y160L-4

6C

2000

1380-2176

9205-18418

11

Y160M-4

6C

1800

1116-1760

8288-17056

7.5

Y132M-4

6C

1600

881-1389

7367-14734

5.5

Y132S-4

6C

1250

537-846

5756-11511

3

Y100L2-4

6C

1120

431-679

5157-10314

2.2

Y100L1-4

6C

1000

344-541

4605-9209

2.2

Y100L1-4

6C

900

278-438

4144-8288

1.5

Y90L-4

6C

800

220-346

3684-7367

1.1

Y90S-4

8C

1800

3143-3032

19646-25240

30

Y200L1-2

8C

1800

2920-2302

28105-36427

37

Y200L2-2

8C

1600

2478-2390

17463-22435

22

Y180M-2

8C

1600

1816-2303

24982-32380

30

Y200L1-2

8C

1250

1106-1507

13643-25297

11

Y160M-4

8C

1120

1166-1209

12224-15705

7.5

Y132M-4

8C

1120

887-1124

17487-22666

11

Y160M-4

8C

1000

929-963

10914-14022

5.5

Y132S-4

8C

1000

707-895

15614-20237

7.5

Y132M-4

8C

900

752-779

9823-12620

4

Y112M-4

8C

900

572-725

14052-18213

5.5

Y132S-4

8C

800

452-615

8732-16190

3

Y100L2-4

8C

710

468-485

7749-9956

2.2

Y100L1-4

8C

710

356-450

11085-14368

3

Y100L2-4

8C

630

280-381

6876-12749

2.2

Y100L1-4

10C

1250

1877-2373

34863-48797

37

Y225S-4

10C

1120

1505-1902

31237-43722

30

Y200L-4

10C

1000

1199-1514

27890-39038

18.5

Y180M-4

10C

900

970-1225

25101-35134

15

Y160L-4

10C

800

766-967

22312-31230

11

Y160M-4

10C

710

603-761

19082-27717

7.5

Y132M-4

10C

630

475-599

17571-24594

5.5

Y132S-4

10C

560

375-473

15618-21861

4

Y112M-4

10C

500

299-377

13945-19519

3

Y100L2-4

12C

1120

2172-2746

53978-75552

75

Y280S-4

12C

1000

1969-2185

48195-60397

45

Y225M-4

12C

1000

1729-1859

63953-67457

55

Y250M-4

12C

900

1399-1767

43375-60712

37

Y250M-6

12C

800

1376-1395

38556-41973

22

Y200L2-6

12C

800

1104-1321

45391-53966

30

Y225M-6

12C

710

869-1097

34218-47895

18.5

Y200L1-6

12C

630

684-883

30362-42498

15

Y180L-6

12C

560

673-682

26989-29381

7.5

Y160M-6

12C

560

540-646

31774-37776

11

Y160L-6

12C

500

430-543

24097-33728

7.5

Y160M-6

12C

450

434-440

21687-23610

4

Y132M1-6

12C

450

348-417

25532-30356

5.5

Y132M2-6

12C

400

275-347

19278-26983

3

Y132S-6
