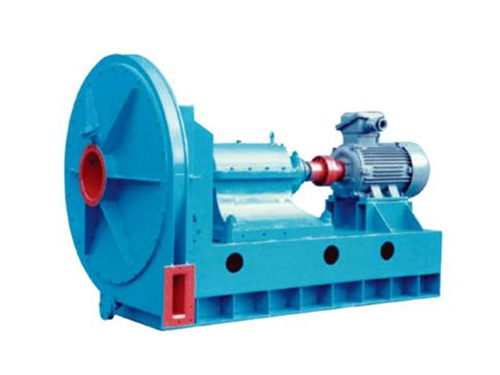

8-09，9-12型高压离心通风机
1、用途 8-09，9-12型化铁炉专用高压离心风机，适合于IL／h、2L／h、3L／h，3L／h、7L／h熔化率的化铁炉鼓风性能要求。该风机还可作为水泥厂的斜槽高压风机用，也适用于输送空气及无腐蚀性、不自燃、不含有粘性物质的气体。输进介质的温度不超过80℃，介质中所含的尘土及硬质细颗粒不大于150mg／m3。
2、形式 8-09风机为单吸入，机号有No.6.8A、7.1D、8D、8.5D、9D共五种。9-12风机为单吸入，机号有No6.8A、7.1A、7.7A、8D、9D共五个机号。
8-09、9-12型风机均可制成顺时针旋转或逆时针旋转两种形式。从电动机一端正视，如叶轮按顺时针方向旋转，称顺时针旋转风机，以“顺’表示，按逆时针方向旋转，称逆时针旋转风机，以“逆’表示。
风机的出口位置以机壳的出口角度表示，“顺”、“逆”风机均可制成0°、90°、180°三种角度。
3、结构特点 8-09、9-12风机由叶轮、机壳、进风口、传动组、密封件、机座等组成，对于8-09机号采用局部组装结构，其他机号采用整体结构。
①叶轮叶型桉新的高效前向风机理论进行设计。叶轮成形后经静、动平衡校正，因此运转平稳可靠。
②机壳用普通钢板焊接成蜗形壳整体。
③进风口制成收敛式流线形的整体结构，用螺栓与前盖板组固定。
④传动组 由主轴、轴承箱，联轴器等组成，主轴由优质钢制成。对于8-09型No.71D，No.8D采用滚动轴承润滑油脂润滑，对于8-09型No.8 .5、9采用滚动轴承润滑油润滑。
机号 | 转速r/min | 全压Pa | 流量m3/h | 功率 KW | 电机型号 |
2.8A | 2900 | 606-994 | 1131-2356 | 1.5 | Y90S-2 |
3.2A | 2900 | 792-1300 | 1688-3517 | 2.2 | Y90L-2 |
3.2A | 1450 | 198-324 | 844-1758 | 1.1 | Y90S-4 |
3.6A | 2900 | 989-1758 | 2664-5268 | 3 | Y100L-2 |
3.6A | 1450 | 247-393 | 1332-2634 | 1.1 | Y90S-4 |
4A | 2900 | 1320-2014 | 4012-7419 | 5.5 | Y132S1-2 |
4A | 1450 | 329-501 | 2006-3709 | 1.1 | Y90S-4 |
4.5A | 2900 | 1673-2554 | 416-634 | 7.5 | Y132S2-2 |
4.5A | 1450 | 5712-10562 | 2856-5281 | 1.1 | Y90S-4 |
5A | 2900 | 2019-3187 | 7728-15455 | 15 | Y160M2-2 |
5A | 1450 | 502-790 | 3864-7728 | 2.2 | Y100L1-4 |
6A | 1450 | 724-1139 | 6677-13353 | 4 | Y112M-4 |
6A | 960 | 317-498 | 4420-8841 | 1.5 | Y100L-6 |
6D | 1450 | 724-1139 | 6677-13353 | 4 | Y112M-4 |
6D | 960 | 317-498 | 4420-8841 | 1.5 | Y100L-6 |
8D | 1450 | 1490-2032 | 15826-29344 | 18.5 | Y180M-4 |
8D | 960 | 651-887 | 10478-19428 | 5.5 | Y132M2-6 |
8D | 730 | 376-512 | 7968-14773 | 3 | Y132M-8 |
10D | 1450 | 2532-3202 | 40441-56605 | 55 | Y250M-4 |
10D | 960 | 1104-1395 | 26775-37476 | 18.5 | Y200L1-6 |
10D | 730 | 637-805 | 20360-28497 | 7.5 | Y160L-8 |
12D | 960 | 1593-2013 | 46267-64759 | 45 | Y280S-6 |
12D | 730 | 919-1160 | 35182-49244 | 18.5 | Y225S-8 |
6C | 2240 | 1733-2734 | 10314-20628 | 15 | Y160L-4 |
6C | 2000 | 1380-2176 | 9205-18418 | 11 | Y160M-4 |
6C | 1800 | 1116-1760 | 8288-17056 | 7.5 | Y132M-4 |
6C | 1600 | 881-1389 | 7367-14734 | 5.5 | Y132S-4 |
6C | 1250 | 537-846 | 5756-11511 | 3 | Y100L2-4 |
6C | 1120 | 431-679 | 5157-10314 | 2.2 | Y100L1-4 |
6C | 1000 | 344-541 | 4605-9209 | 2.2 | Y100L1-4 |
6C | 900 | 278-438 | 4144-8288 | 1.5 | Y90L-4 |
6C | 800 | 220-346 | 3684-7367 | 1.1 | Y90S-4 |
8C | 1800 | 3143-3032 | 19646-25240 | 30 | Y200L1-2 |
8C | 1800 | 2920-2302 | 28105-36427 | 37 | Y200L2-2 |
8C | 1600 | 2478-2390 | 17463-22435 | 22 | Y180M-2 |
8C | 1600 | 1816-2303 | 24982-32380 | 30 | Y200L1-2 |
8C | 1250 | 1106-1507 | 13643-25297 | 11 | Y160M-4 |
8C | 1120 | 1166-1209 | 12224-15705 | 7.5 | Y132M-4 |
8C | 1120 | 887-1124 | 17487-22666 | 11 | Y160M-4 |
8C | 1000 | 929-963 | 10914-14022 | 5.5 | Y132S-4 |
8C | 1000 | 707-895 | 15614-20237 | 7.5 | Y132M-4 |
8C | 900 | 752-779 | 9823-12620 | 4 | Y112M-4 |
8C | 900 | 572-725 | 14052-18213 | 5.5 | Y132S-4 |
8C | 800 | 452-615 | 8732-16190 | 3 | Y100L2-4 |
8C | 710 | 468-485 | 7749-9956 | 2.2 | Y100L1-4 |
8C | 710 | 356-450 | 11085-14368 | 3 | Y100L2-4 |
8C | 630 | 280-381 | 6876-12749 | 2.2 | Y100L1-4 |
10C | 1250 | 1877-2373 | 34863-48797 | 37 | Y225S-4 |
10C | 1120 | 1505-1902 | 31237-43722 | 30 | Y200L-4 |
10C | 1000 | 1199-1514 | 27890-39038 | 18.5 | Y180M-4 |
10C | 900 | 970-1225 | 25101-35134 | 15 | Y160L-4 |
10C | 800 | 766-967 | 22312-31230 | 11 | Y160M-4 |
10C | 710 | 603-761 | 19082-27717 | 7.5 | Y132M-4 |
10C | 630 | 475-599 | 17571-24594 | 5.5 | Y132S-4 |
10C | 560 | 375-473 | 15618-21861 | 4 | Y112M-4 |
10C | 500 | 299-377 | 13945-19519 | 3 | Y100L2-4 |
12C | 1120 | 2172-2746 | 53978-75552 | 75 | Y280S-4 |
12C | 1000 | 1969-2185 | 48195-60397 | 45 | Y225M-4 |
12C | 1000 | 1729-1859 | 63953-67457 | 55 | Y250M-4 |
12C | 900 | 1399-1767 | 43375-60712 | 37 | Y250M-6 |
12C | 800 | 1376-1395 | 38556-41973 | 22 | Y200L2-6 |
12C | 800 | 1104-1321 | 45391-53966 | 30 | Y225M-6 |
12C | 710 | 869-1097 | 34218-47895 | 18.5 | Y200L1-6 |
12C | 630 | 684-883 | 30362-42498 | 15 | Y180L-6 |
12C | 560 | 673-682 | 26989-29381 | 7.5 | Y160M-6 |
12C | 560 | 540-646 | 31774-37776 | 11 | Y160L-6 |
12C | 500 | 430-543 | 24097-33728 | 7.5 | Y160M-6 |
12C | 450 | 434-440 | 21687-23610 | 4 | Y132M1-6 |
12C | 450 | 348-417 | 25532-30356 | 5.5 | Y132M2-6 |
12C | 400 | 275-347 | 19278-26983 | 3 | Y132S-6 |
